FiAT Linea, Doblo, Bosch, CD, MP3, AUX Kablo Bağlantısı…
Arkadaşlar Merhaba,
Uzun bir süre sonra, Linea 2011 Active Plus üzerindeki BOSCH MP3 özellikli teyp’te AUX desteği bulunmamasına rağmen aktif edebilmenin bir yöntemi varmış.
Kimileri Teyp’in üzerinde Aux yazmıyorsa fonksiyon yok felan diyor. Buna Araç ve teyp Servisleri dahil.
3 yıldır ara ara bu konuyu araştırıyordum. En sonunda farklı modeller ve incelemeler üzerinden yola çıkarak bir sonuca ulaştım.
Kısaca benim teyp’imin üzerinde de aux yazmıyor ama çalışınca oluyor.. =D
Fakat Linealarda Blaupunkt, Bosch ve bir üçüncü marka teyp ve farklı modeller bulunabiliryor.
Buradaki çözümü ise Bosch Teyp için anlattım. Denemek denememek tamamen kendi insiyatifinizde olup, hatalı bağlantı ve kısa devrelerden dolayı aracınıza, sigortalarınıza ve kablolara zarar verebileceğinizi unutmayınız.

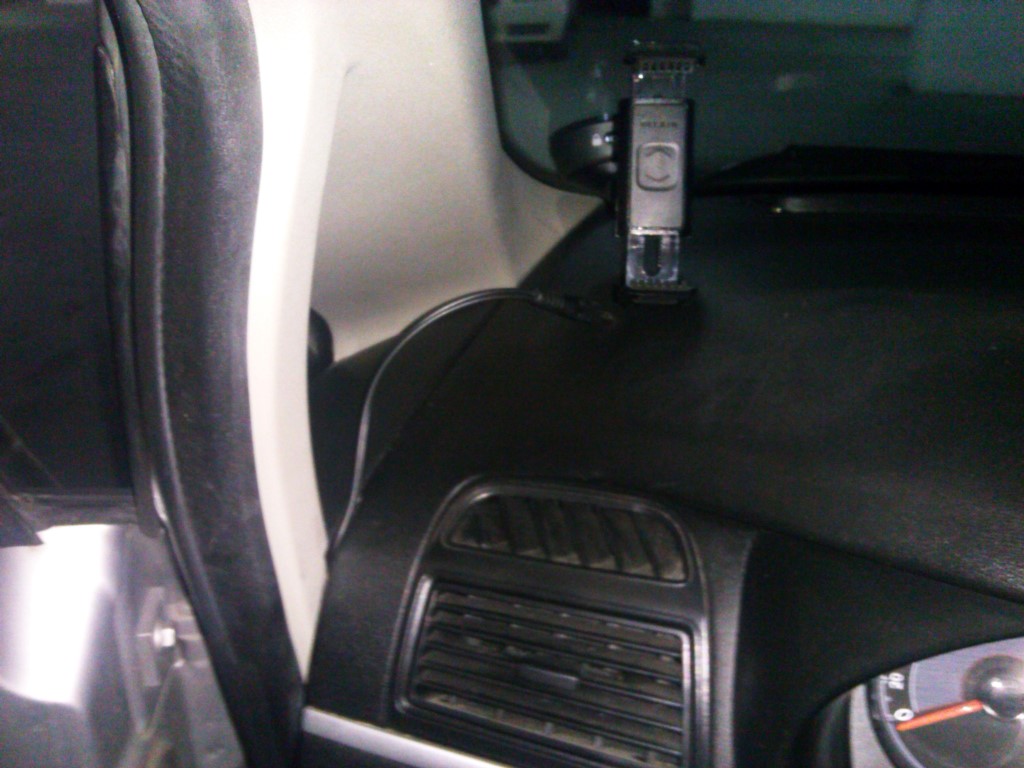

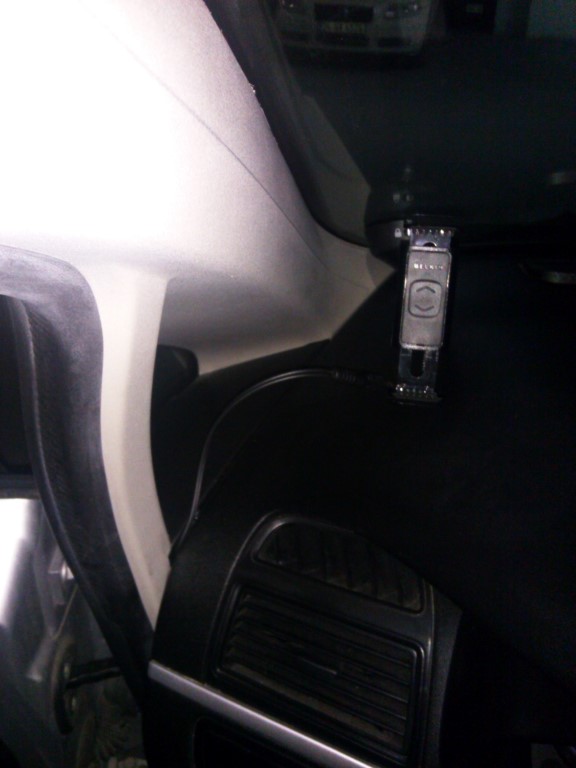

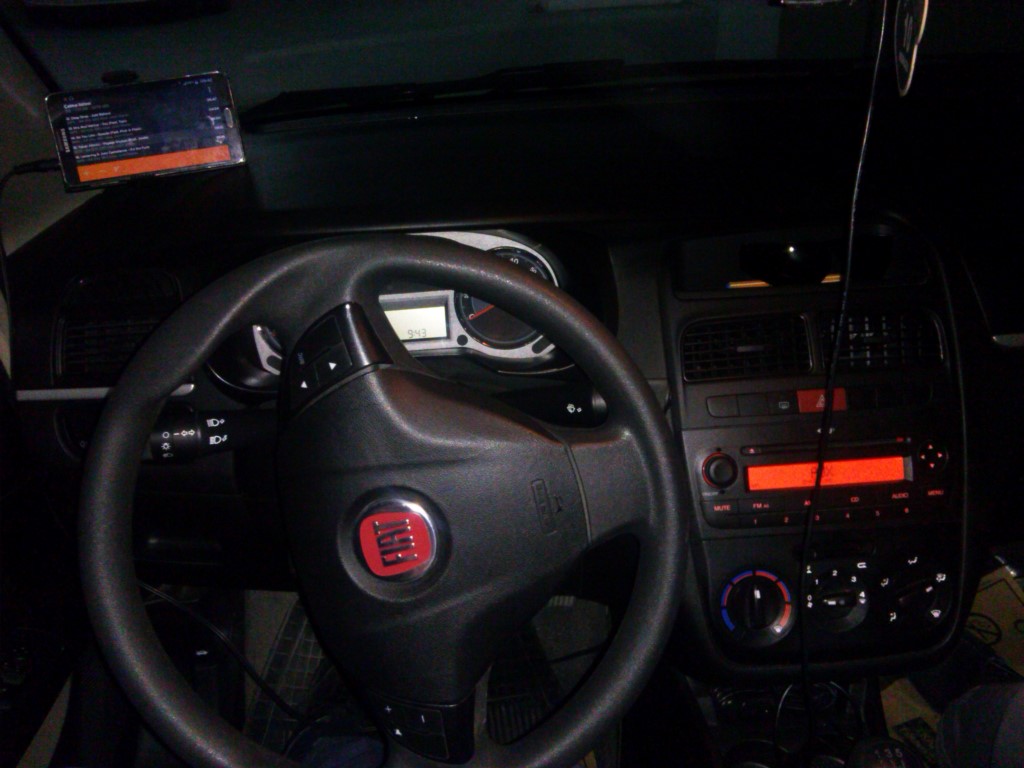

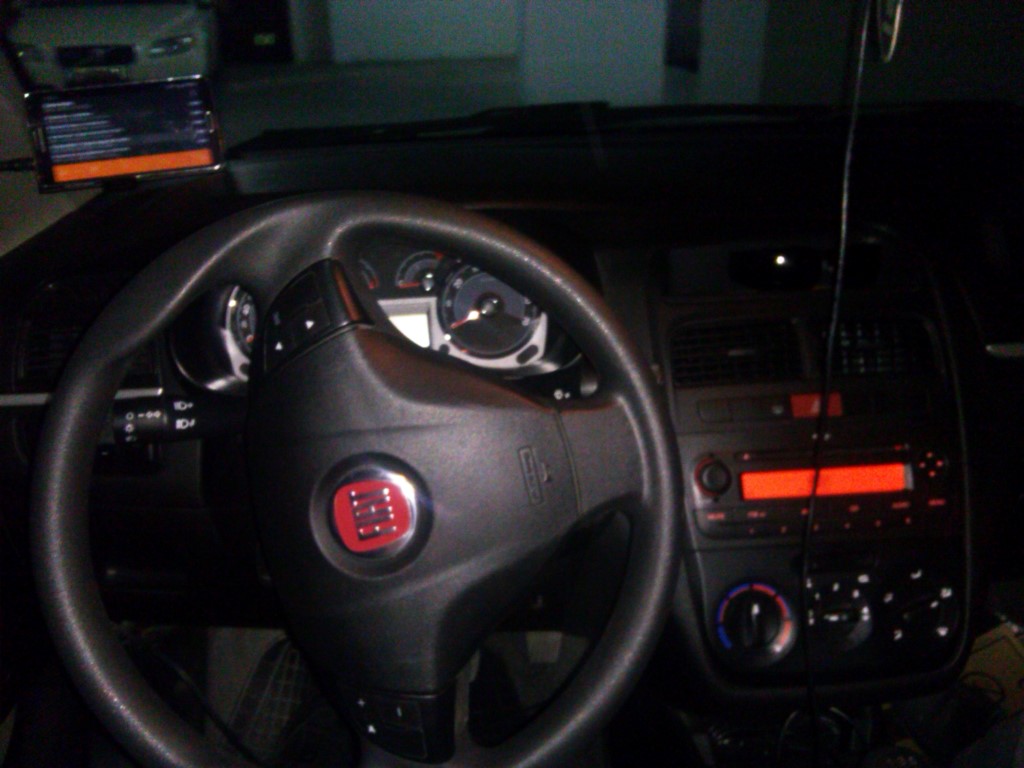

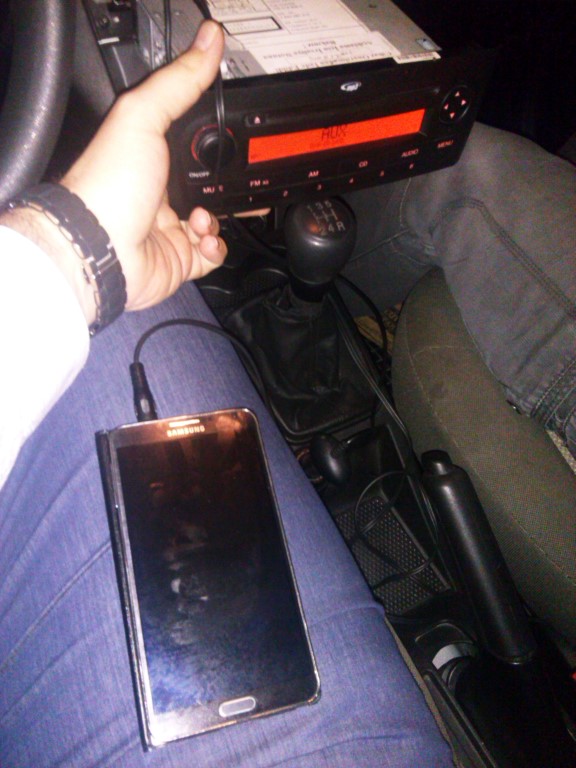

Kendi kullandığım araçta uyguladığım görüntüleri aşağıda sizlerle paylaşıyorum. Ben hazır kablo ve jak bulamadığım için. Kabloyu kendim yaptım.
1- Bunun için 4-5 adet hoparlör kablo pabucu, elektrikçi veya oto elektrikçilerden 1-2- liraya alabilirsiniz. Herbirini yan keskiyle ikiye ayırıp biraz daraltarak kullanmam gerekti.
Daha dar versiyonu varsa daha iyi olacaktır. Çünkü takacağınız yerdeki pinler ince ve büyük pabuçları daraltmanız gerekebiliyor.
2- 3,5mm Stereo JAKlı AUX Ses Kablosu. Benimkinin bir ucu anfi, uydu gibi cihazlara bağlanabilecek Kırmızı Beyaz Tos Fişli idi. Ben o uclarını kestim sadece 3,5mm Jak ve kabloyu kullandım.
3- Kablo ve Pabuçlara uygun Makaron (Isıyla daralan izolasyon malzemesi.) Kısa devreye mahal vermemek için önemli.
Tüm bağlantı ve montaj işlerini Teypin ana güç girişleri sökük iken ve kontak anahtarı kapalı durumda yapınız.

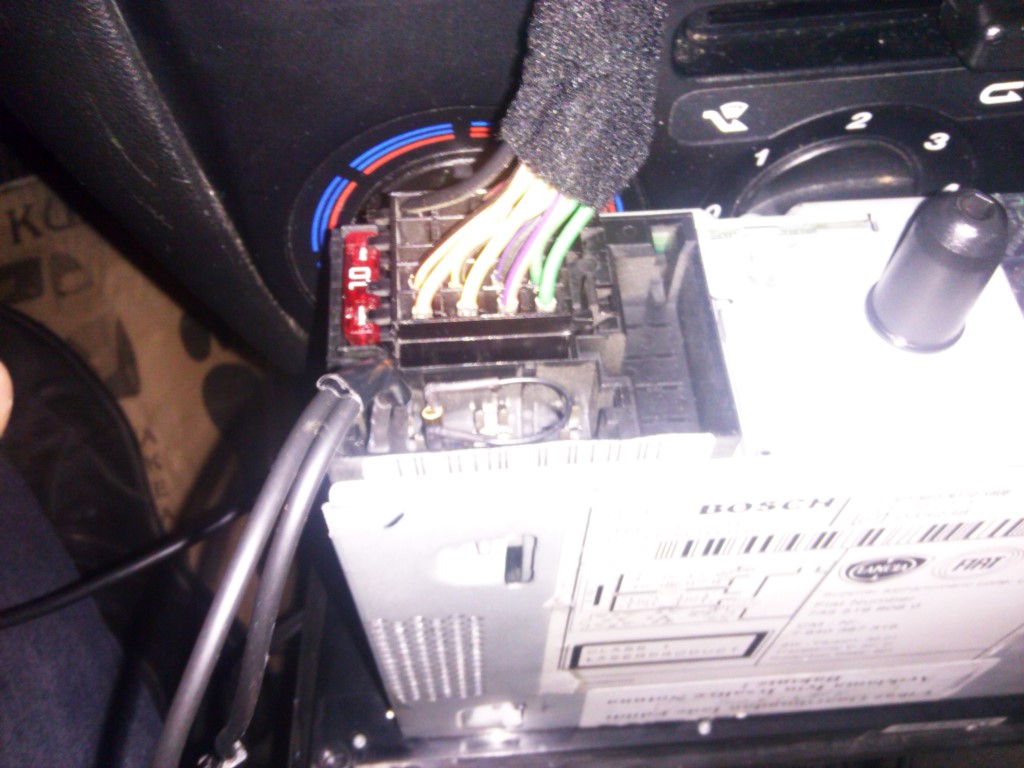

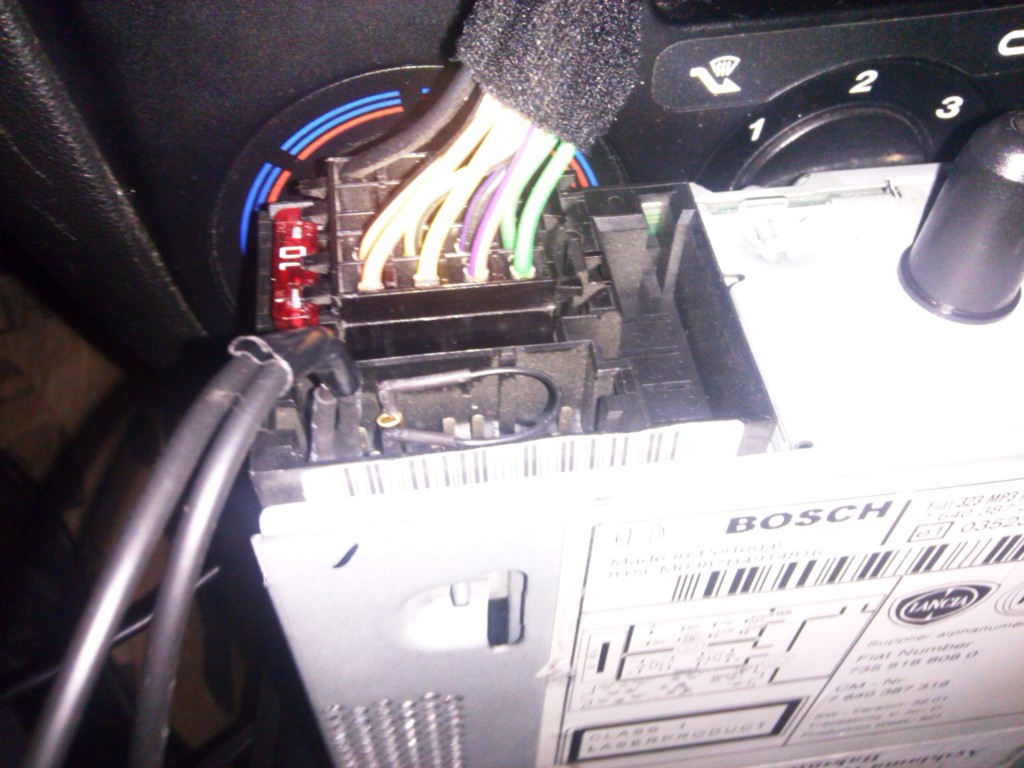

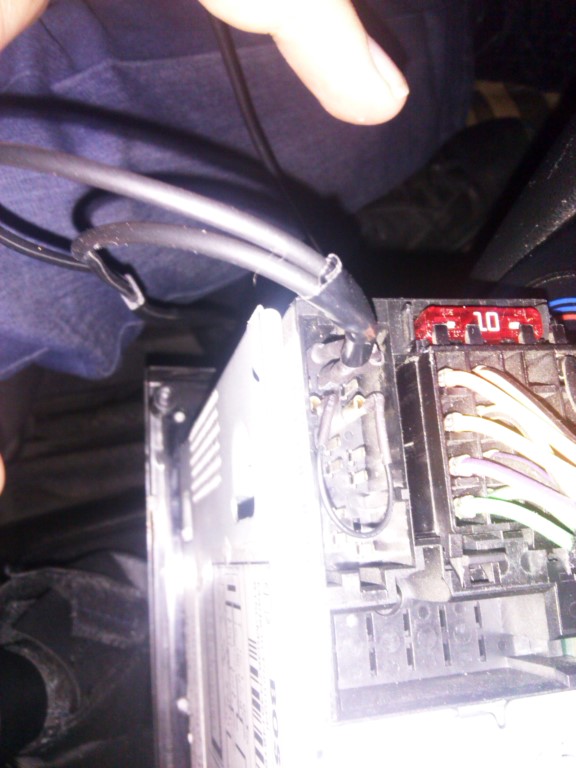

Öncelikle Teyp’teki aux çıkışını aktif etmek için DATA + ve DATA – pinlerini yapacağınız kısa bir jumper ile kısa devre etmeniz gerekiyor. Bu sayede CD tuşuna basıldığında Aux Aktif hale gelmiş oluyor.

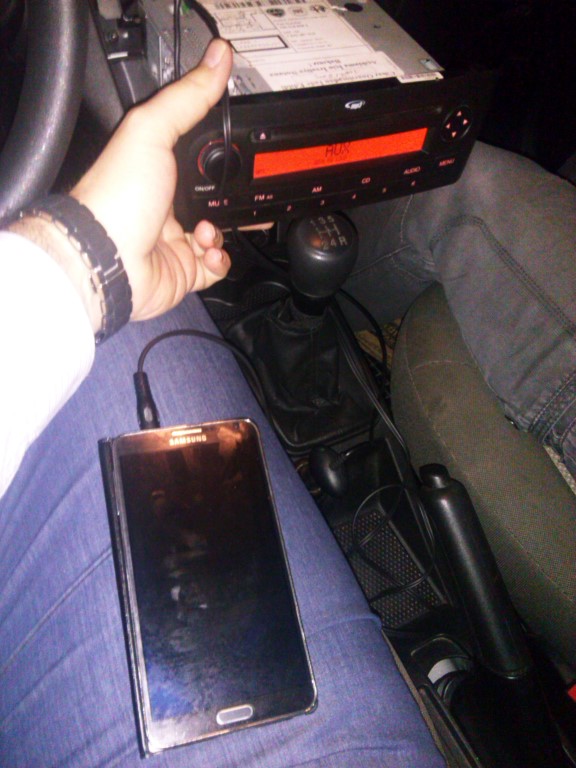

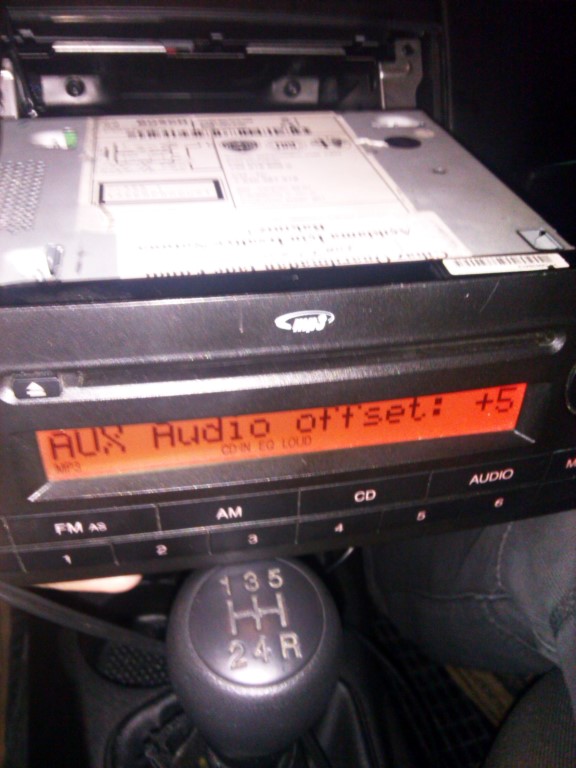

Buradan sonra ufak bir detay ise, Menü tuşuna Basıp, AUX giriş için Ses Ofset ayarını 4 ve üzerine çıkarmanızı tavsiye ederim. Bunu da resimde görebilirsiniz.

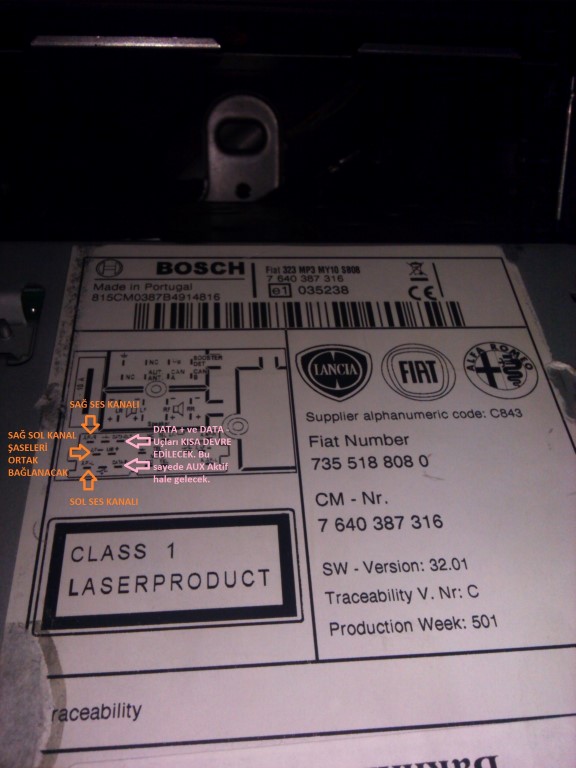

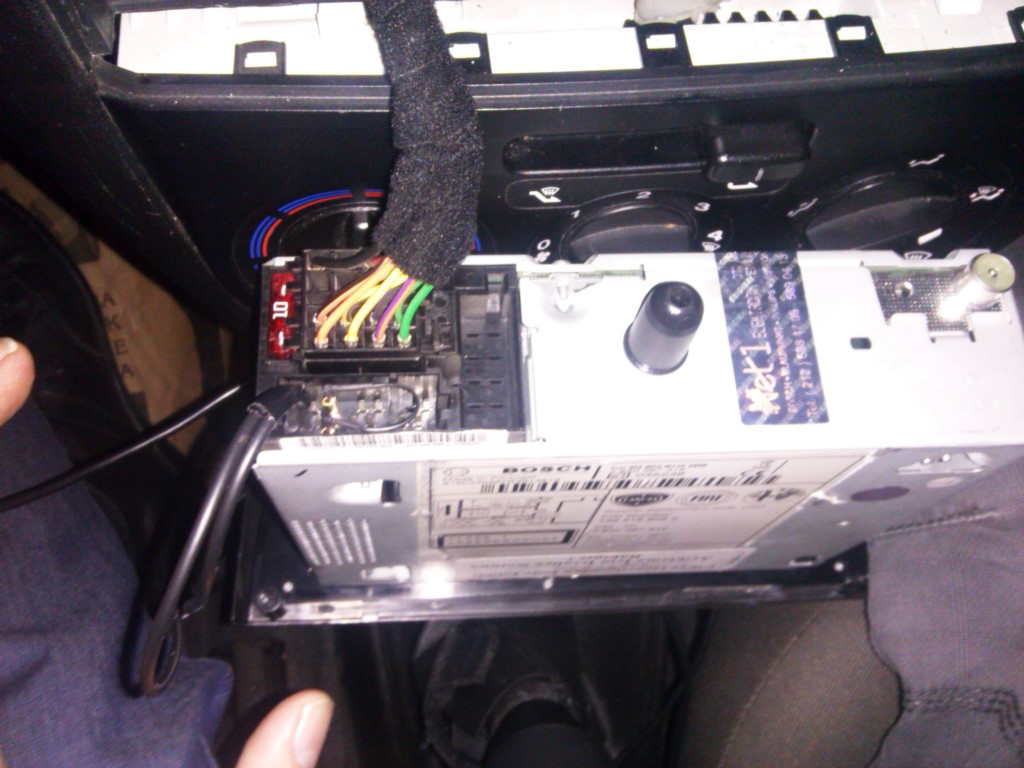

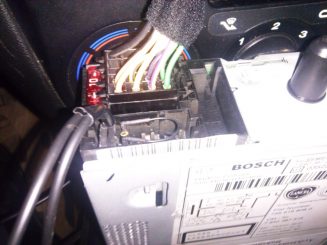

Sonrasında aşağıda şemada gösterdiğim yerlere ilgili sağ sol kanal ses bağlantısını ve şase bağlantısını yapın. Toplamda Ses Kablosu üç pinli, kısa devre için kullanacağımız jumper ise resimdeki siyah gibi iki pinli olacak.
Merhaba sizin yaptıklarınızı denedim aux çalışmadı. Nette araştığımda 32-33 versiyen teyplerde olduğunu okudum benim teyp 26 versiyon.
Benim de aynı şekilde versiyon 26. Denedim ve çalışmadı. Sanırım versiyon 32 olması şart. Ama facebook linea sayfasında 26 versiyona yapanlar varmış.
Merhaba serkan bey çok teşekkürler denedim çok güzel oldu. Diğer çıkışlardan 12v mp3 çalar için çıkarmak mümķünmüdür.
merhaba teşekkürler öncelikle bir sorum olacaktı .soketi sordum takmak için bütün sanayide aksesuarcı elektirikciye hiçbiri satmıyor getir arabayı ben takayım diyor bende biraz gerildim o yüzden jumper sormayı unuttum kısa devre için jumper takılı mı olması gerekir sürekli bide jumper için küçük kablo papucu da işe yarar mı
Merhaba, elektronikçi veya oto elektrikçiden hoparlör kablo pabucu diyebilirsiniz. Yada elektronik malzeme komponent satan dükkanların hepsinde vardır. Esnaf değilmiş maalesef size o cevabı verenler… Kablo pabucu kullandım zaten uygun ebatta jumper dememin sebebi pabucu ikiye kesip kendim yapıp takmam. kısa devre olmasın diye. resimleri bir elektronikçiye gösteriseniz 5 dakikada yapar sizede yerine takmak kalır. sitem çok eski olduğu için resimlerin linkleri kırılmış düzeltmeye çalıştım.
